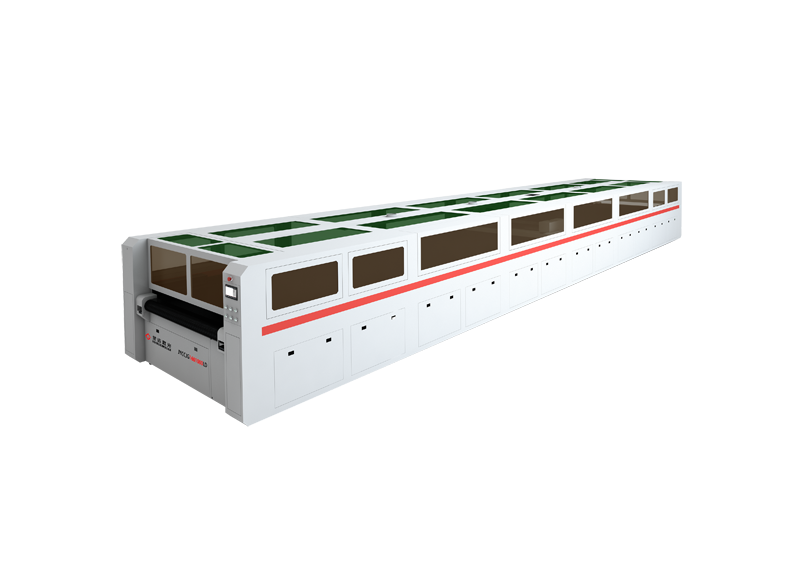

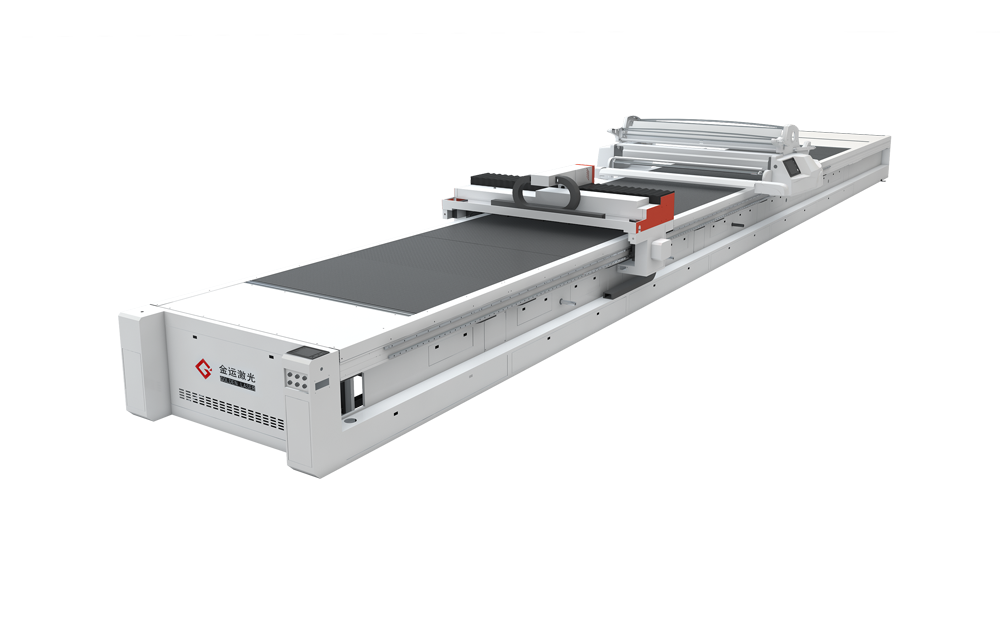

超长幅面co2激光裁床
金运激光超长幅面激光裁床,自主研发超长连续加工控制系统,可搭载拉布机,多层铺料切割,尤其适合户外帆船风帆、降落伞滑翔伞、户外帐篷、冲锋舟气垫船等行业。
重复定位精度:±0.1mm
运行速度:0-1200mm/s
加速度:8000mm/s²
激光功率:150/200/300/600W
切割幅面(可定制):
售前咨询:15071280894
联系邮箱:goldenlaser@goldenlaser.net
视频欣赏
在线咨询
结构设计与机械性能
超长刚性机架设计,采用箱式梁/方管焊接,整体应力消除处理,确保10m+长度下不变形,设备采用双龙门同步驱动或中间辅助支撑轮,防止横梁下垂。
高精度长轴传动系统
X轴采用双伺服电机同步驱动,配备高精度齿轮齿条(DIN 5级),Y轴采用直线电机驱动,配置直线光栅尺实现全闭环控制,导轨配备不锈钢防护罩+毛刷防尘。
超长光路稳定系统
光路配置采用三段折返式光路设计,配备水冷式反射镜座,全密封光路管道,内部保持微正压防尘。聚焦系统采用动态聚焦镜头,焦点位置闭环控制。
智能控制系统
自主研发超长连续加工控制系统,集成了先进的多轴协同控制、实时工艺调整和智能监测功能,确保在超长加工范围内实现高精度连续加工。
安全与环保
配备光栅防护+急停按钮等多重安全防护,防止误操作,配备分布式抽风系统和同步跟随吹气功能,有效吸收切割烟尘颗粒,可选配烟雾净化系统,符合环保标准。
自动送料
设备可选配自动送料机,实现全自动送料切割。可搭载拉布机进行多层铺料切割。
设备型号 | JYCCJG-1601000LD |
切割幅面 | 1.6*10m 可定制 |
激光器 | co2激光发生器 |
激光功率 | 150/200/300/600W |
激光头 | 单头/双头 可选 |
重复定位精度 | ±0.1mm |
运行速度 | 0-1200mm/s |
加速度 | 8000mm/s² |
选配 | 视觉、自动送料、自动铺布、标记装置 |
降落伞切割
滑翔伞切割
帆船风帆切割
帐篷切割
